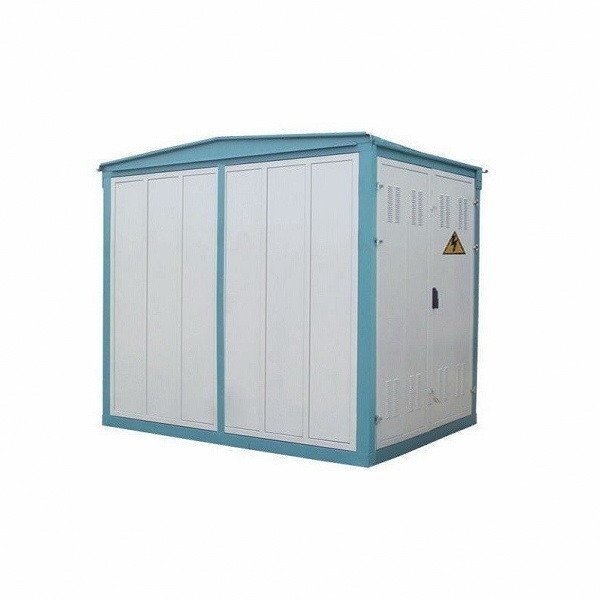

Комплектная трансформаторная подстанция киоскового типа КТП на напряжение 6-10/0,4 кВ в металлическом корпусе наружной установки предназначена для приема электрической энергии напряжением 6-10 кВ трехфазного переменного тока частотой 50 Гц, преобразования его на 0,4 кВ и распределения ее потребителям. Применяется для энергоснабжения промышленных предприятий, потребителей сельского хозяйства, населенных пунктов и других объектов в районах с умеренным климатом (от -40 до +40)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Технические параметры
|
Габариты
|
|
Мощность силового трансформатора, кВА |
100; 160; 250;
400; 630
|
|
Номинальное напряжение на стороне ВН, кВ |
6; 10
|
|
Номинальное напряжение на стороне НН, кВ |
0,4
|
|
Исполнение ввода/вывода
|
Воздушный, кабельный
|
|
Степень защиты по ГОСТ 14254-80 |
IP23
|
|
Количество отходящих линий, не более, |
12
|
|
Габариты ШхВхГ, мм
|
3100x2100x2100
|
