ПРИМЕНЕНИЕ
Шнуры марки ШВВП предназначены для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/380 В.

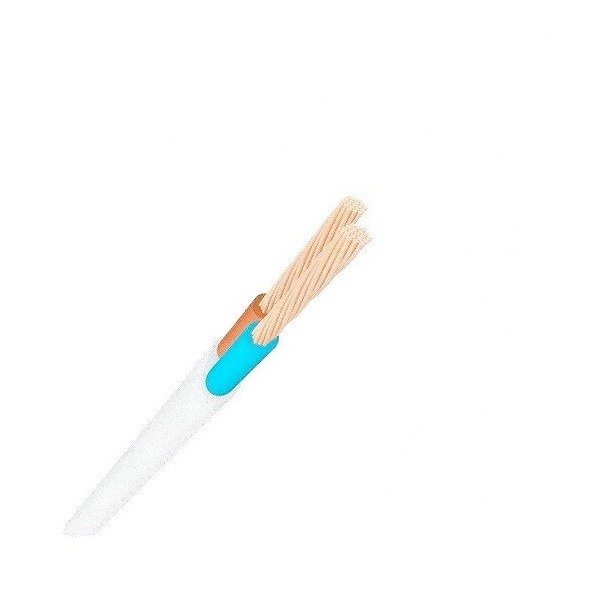

КОНСТРУКЦИЯ
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву “л”), круглой формы, многопроволочная класса 5 по ГОСТ 22483.
2. ИЗОЛЯЦИЯ – из ПВХ пластиката.
3. ОБОЛОЧКА – из ПВХ пластиката.
4. РАСПОЛОЖЕНИЕ ЖИЛ – изолированные жилы расположены параллельно.
3. НАРУЖНЫЙ ДИАМЕТР И МАССА ПРОВОДА ШВВП
| Число и номинальное сечение жил, мм2 | Расчетные наружные размеры шнура, мм (справочная) | Масса токопроводящих жил, кг/км (справочная) | масса шнура, кг/км (справочная) |
|
2х0,50
|
3,1х5,1
|
9,2
|
25,4
|
|
2х0,75
|
3,4х5,6
|
13,8
|
32,5
|
|
3х0,50
|
3,1х7,0
|
13,8
|
36,9
|
|
3х0,75
|
3,4х7,8
|
20,7
|
47,8
|
|
2х1,50
|
4,1х6,9
|
27,2
|
54,0
|
|
2х2,50
|
4,7х8,2
|
45,7
|
81,4
|
|
3х1,50
|
4,1х9,8
|
40,8
|
80,6
|
|
3х2,50
|
4,7х11,6
|
68,5
|
122,2
|
